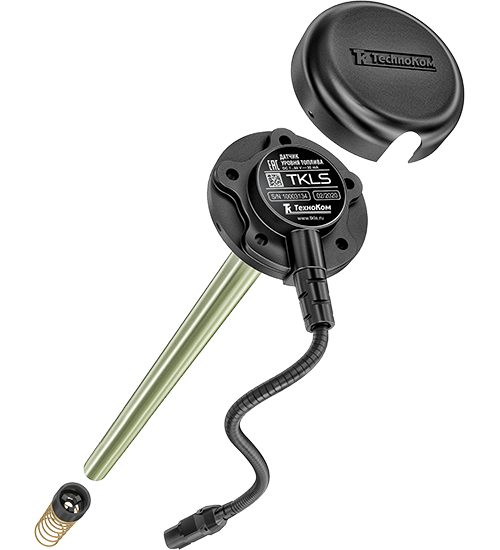

Датчик уровня топлива TKLS-L
Датчик уровня топлива TKLS-L - специально разработан для измерения уровня топлива и других светлых нефтепродуктов в топливных баках транспортных средств, стационарных емкостях и передачи этой информации через один из встроенных интерфейсов на внешние устройства.
Датчик уровня топлива TKLS-L может быть использован в качестве замены стандартного датчика уровня топлива, установленного на заводе-изготовителе либо в качестве дополнительного датчика для мониторинга и контроля топлива.
Полученные показания могут передаваться по интерфейсу RS-485, в протоколах LLS или Modbus, или на частотный выход в виде частоты, ШИМ сигнала, периодической последовательности импульсов, пропорциональной измеренному уровню.
В качестве устройства сбора данных может выступать любое оборудование, поддерживающее обмен данными по одному из протоколов – Modbus или LLS: бортовой контроллер мониторинга, концентратор или другое устройство.
Полученные данные могут напрямую выводиться на индикатор, а также передаваться в систему мониторинга и, в дальнейшем, использоваться в отчетах.
Датчик уровня топлива TKLS-L обладает широкими функциональными возможностями. Помимо наличия таких функций, как пароль на изменение настроек, ведение журнала событий, самодиагностика и отчет об ошибках, ДУТ TKLS-L также способен самостоятельно управлять всем процессом тарировки топливного бака или иной топливной емкости при помощи тарировочной станции, существенно улучшая качество тарировки, а также сокращая время процедуры тарировки, высвобождая установщиков, которые могут в это время заняться оснащением другого автомобиля или просто отдохнуть.
Технические характеристики
| ОСНОВНЫЕ ХАРАКТЕРИСТИКИ | |||
| Интерфейсы | 1 x RS-485 (TIA / EIA-485-A) 1 x частотный выход 1 x дискретный вход | ||
| Протоколы интерфейса RS-485 | AGHIP (AutoGRAPH Hardware Interface Protocol) LLS Modbus | ||
| Bluetooth Smart | Нет | ||
| Датчики | Датчик температуры (термокомпенсация) | ||
| Гальваническая развязка | Есть | ||
| Дополнительные возможности | Самодиагностика, отчет об ошибках, журнал событий Дистанционная настройка через сервер Дистанционное обновление микропрограммы (прошивки) Автотарировка (управление тарировочной установкой) | ||
| ЧАСТОТНЫЙ ВЫХОД | |||
| Тип выхода | Открытый коллектор | ||
| Диапазон выходного сигнала | 100…3000 Гц | ||
| Максимальный ток нагрузки | 200 мА | ||
| ХАРАКТЕРИСТИКИ ИЗМЕРЕНИЙ | |||
| Измеряемая среда | Дизельное топливо, бензин, масло | ||
| Измерение уровня топлива | Точность: не хуже 1 % Разрешающая способность: 12 бит | ||
| Измерение температуры | Диапазон: -40…+85 °С Точность: ± 1 °С | ||
| РАБОЧИЕ ХАРАКТЕРИСТИКИ | |||
| Электрические характеристики | Напряжение питания: 7...60 В Потребляемый ток (при 12 В, 22 °С): 30 мА | ||
| Рабочая среда | Температурный диапазон: -40...+85 °С Степень защиты: IP67 (IP69K1) | ||
| ПРОЧИЕ ХАРАКТЕРИСТИКИ | |||
| Длина измерительной части: | 750 / 1000 / 1500 / 2000 мм | ||
| Тип крепления | SAE 5-bolt pattern | ||
| Срок службы | 5 лет | ||
Комплектность
| КОМПЛЕКТ ПОСТАВКИ | |||
| Датчик уровня топлива «TKLS-L» | 1 шт. | ||
| Крышка защитная | 1 шт. | ||
| Кабель удлинительный в пластиковой гофре | 7,5 м | ||
| Комплект монтажный | 1 компл. | ||
| Паспорт | 1 шт. | ||
| Гарантийный талон | 1 шт. | ||
| КОМПЛЕКТ МОНТАЖНЫЙ | |||
| Прокладка уплотнительная | 1 шт. | ||
| Саморез с шайбой и уплотнительной прокладкой M5 | 5 шт. | ||
| Заклепка-гайка с резьбой M5 | 5 шт. | ||
| Винт-болт крепежный M5 | 5 шт. | ||
| Пломба пластиковая | 1 шт. | ||
| Пломба разъема роторная | 1 шт. | ||
| Изолирующий колпачок | 1 шт. | ||
| Предохранитель с держателем | 1 шт. | ||
Немецкий стандарт DIN 40050-9 расширяет российский МЭК 60529 до степени защиты IP69K. Такая степень защиты применяется для мойки при высокой температуре жидкости и под высоким давлением. Конструкцией корпусов предусмотрена не только сильная защита от пыли (IP6X), но и способность выдерживать длительное воздействие водяных струй под высоким давлением.
Степень защиты IP69K первоначально была разработана для транспортных средств: дорожной, строительной, карьерной и специальной техники, особенно тех, которые нуждаются в регулярной интенсивной очистке (самосвалов, бетономешалок и др.), но на сегодняшний день находит применение и в других областях (химическая промышленность и пищевая промышленность). Датчик уровня топлива TKLS-L, в целях увеличения надежности, специально изготавливается в корпусе, со степенью защиты IP69K, несмотря на то, что на территории РФ максимальная степень защиты корпуса при сертификации – IP67.
